壓縮空氣減壓組單元
壓縮空氣減壓閥組單元，適用于船舶壓縮空氣系統。是將來自壓縮空氣系統的進氣壓力減至機械設備(及處所)所需工作壓力的功能閥組單元。
產品詳情
壓縮空氣減壓單元
壓縮空氣減壓閥組單元，適用于船舶壓縮空氣系統。是將來自壓縮空氣系統的進氣壓力減至機械設備(及處所)所需工作壓力的功能閥組單元。
壓縮空氣減壓閥組單元是我公司系列產品，根據用戶的具體技術、供貨要求進行設計與制造了15MPa減壓至≤3.0MPa組合式空氣瓶減壓閥組單元;15MPa減壓至≤3.0MPa單聯式減壓閥組單元;3.0MPa減壓至≤1.0MPa組合式減壓閥組單元;3.0MPa減壓至≤1.0MPa單聯式減壓閥組單元。

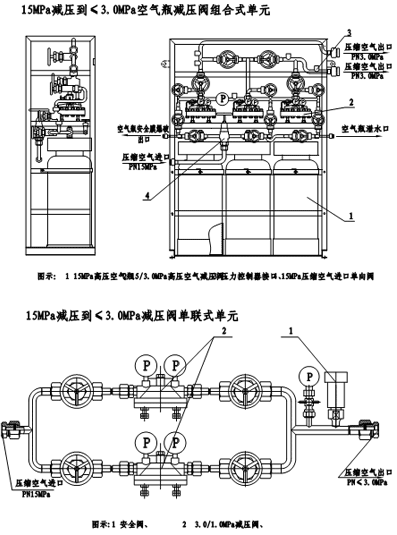

15MPa減壓至≤3.0MPa組合式空氣瓶減壓閥單元見圖1、表1
|
序號
|
型號
|
圖號
|
氣瓶容積（升）
|
工作壓力MPa
|
外形尺寸
長×寬×高（㎜）
|
|
|
輸入
|
輸出
|
|||||
|
1
|
3Z-15/1.0、3.0
|
465NTDF/3Z-15-00
|
40
|
15.0
|
0.9
|
1000×420×1650
|
|
15.0
|
||||||
|
15.0
|
||||||
|
2
|
2Z-15/1.0、1.6
|
465NTDF/2Z-15-00
|
40
|
15.0
|
1.0
|
900×550×1750
|
|
1.6
|
||||||
15MPa減壓至≤3.0MPa單聯式減壓閥組單元見圖1、表2
|
序號
|
型號
|
圖號
|
工作壓力
|
外形尺寸
長×寬×高（㎜）
|
|
|
輸入
|
輸出
|
||||
|
1
|
1Z-15/3.0
|
465NTDF/3Z-15-00
|
15
|
3.0
|
1130×297×420 |
|
2
|
1Z-15/1.0
|
465NTDF/1Z-15/1.0-00
|
1.0
|
||
|
3
|
1Z-15/0.8
|
465NTDF/1Z-15/0.8-00
|
0.8
|
||
3.0MPa減壓至≤1.0MPa組合式減壓閥單元見圖2、表3
|
序號
|
型號
|
圖號
|
工作壓力MPa
|
外形尺寸
長×寬×高（㎜）
|
|
|
輸入
|
輸出
|
||||
|
1
|
3Z-3.0/1.0、0.7、0.4
|
465NTDF/3Z-3.0-00
|
3.0
|
1.0
|
1050×400×1408
|
|
0.7
|
|||||
|
0.4
|
|||||
|
2
|
2Z-3.0/1.0、0.7
|
465NTDF/2Z-3.0-00
|
3.0
|
1.0
|
1050×400×1208
|
|
0.7
|
|||||
3.0MPa減壓至≤1.0MPa單聯式減壓閥組單元見圖2、表4
|
序號
|
型號
|
圖號
|
工作壓力
|
外形尺寸
長×寬×高（㎜）
|
|
|
輸入
|
輸出
|
||||
|
1
|
1Z-3.0/1.0
|
465NTDF/1Z-3.0/1.0-00
|
3.0
|
1.0
|
1130×297×420
|
|
2
|
1Z-3.0/0.7
|
465NTDF/1Z-3.0/0.7-00
|
0.7
|
||
|
3
|
1Z-3.0/0.4
|
465NTDF/1Z-3.0/0.4-00
|
0.4
|
||
