Y型濾器
本產品適用于PN≤1.6Mpa的船舶壓縮空氣、淡水、蒸汽、疏水、燃油、滑油管系。
產品的設計與制造是參照船舶行業標準CB3251-85，結合現代船舶的要求進行了改型設計，形成本公司的594NTDF/Y、594NTDF/YS系列企業產品。
濾器本體的材料為鑄鋼ZG230-450H，濾筒材料為1Cr18Ni9Ti;
Y型濾器的型式
Y型——法蘭連接尺寸按GB569的濾器;
YS型——法蘭連接尺寸按GB2501的濾器;
Y型濾器的參數見表格
|
型式
|
公稱壓力PN（MPa）
|
公稱通徑DN（mm）
|
法蘭連接尺寸標準
|
|
Y
|
≤1.6Mpa
|
15-200
|
GB569-65
|
|
YS
|
GB2501-89
|

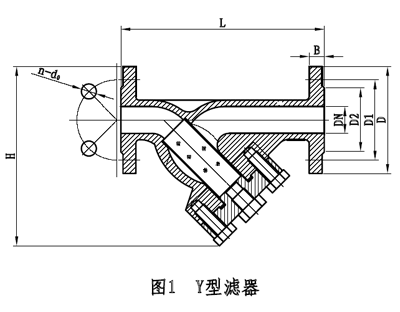

Y型濾器基本尺寸按圖1、表1、表2
表1
|
公稱通徑DN
|
圖 號
|
結構尺寸
|
法蘭連接尺寸(CB46/-99)
|
|||||
|
L
|
H
|
D
|
D1
|
D2
|
B
|
n-d0
|
||
|
20
|
594NTDF/Y-20-00
|
160
|
154
|
95
|
68
|
48
|
13
|
4-13
|
|
25
|
594NTDF/Y-25-00
|
190
|
170
|
105
|
73
|
56
|
14
|
4-13
|
|
32
|
594NTDF/Y-32-00
|
240
|
195
|
115
|
83
|
64
|
15
|
6-15
|
|
40
|
594NTDF/Y-40-00
|
240
|
200
|
125
|
93
|
74
|
||
|
50
|
594NTDF/Y-50-00
|
324
|
298
|
135
|
103
|
84
|
||
|
80
|
594NTDF/Y-80-00
|
400
|
393
|
185
|
147
|
126
|
19
|
8-17
|
|
100
|
594NTDF/Y-100-00
|
410
|
400
|
205
|
167
|
146
|
10-17
|
|
|
150
|
594NTDF/Y-150-00
|
524
|
|
255
|
217
|
196
|
12-17
|
|
|
200
|
594NTDF/Y-200-00
|
670
|
|
325
|
281
|
254
|
21
|
17-21
|
注:
⑴ 濾器所配置的法蘭壓力等級為PN≤1.6MPa;
?、茷V器所配置的法蘭壓力等級，可根據用戶要求進行配置。
表2
|
公稱通徑DN
|
圖 號
|
結構尺寸
|
法蘭連接尺寸(GB2506-89)
|
|||||
|
L
|
H
|
D
|
D1
|
D2
|
B
|
n-d0
|
||
|
15
|
594NTDF/YS-15-00
|
160
|
154
|
95
|
65
|
47
|
14
|
4-14
|
|
20
|
594NTDF/YS-20-00
|
159
|
105
|
75
|
58
|
16
|
||
|
25
|
594NTDF/YS-25-00
|
190
|
175
|
115
|
85
|
68
|
||
|
32
|
594NTDF/YS-32-00
|
240
|
208
|
140
|
100
|
78
|
4-18
|
|
|
40
|
594NTDF/YS-40-00
|
240
|
213
|
150
|
110
|
88
|
||
|
50
|
594NTDF/YS-50-00
|
324
|
312
|
165
|
125
|
102
|
18
|
|
|
80
|
594NTDF/YS-80-00
|
400
|
400
|
200
|
160
|
133
|
20
|
8-18
|
|
100
|
594NTDF/YS-100-00
|
410
|
405
|
220
|
180
|
158
|
||
|
150
|
594NTDF/YS-150-00
|
524
|
|
285
|
240
|
212
|
22
|
8-22
|
|
200
|
594NTDF/YS-200-00
|
670
|
|
340
|
295
|
268
|
26
|
12-22
|
注:
?、?濾器所配置的法蘭壓力等級為PN≤1.6MPa;
⑵濾器所配置的法蘭壓力等級，可根據用戶要求進行配置。
選型標記示例
DN32，PN≤1.6MPa的Y型濾器標記為：
Y型濾器 Y16032 594NTDF/Y-32-00
DN50, PN≤1.6MPa的YS型濾器標記為：
YS型濾器 YS16050 594NTDF/YS-50-00
