泥箱
本產品適用船舶機械處所及管(軸)隧內艙艙底水管的吸入部位，適用介質為海水、淡水、艙底污水。
產品設計與制造是根據船舶行業標準CB/T3198-94，進行改進設計而形成本公司511NTDF/A、511NTDF/B、511NTDF/AS、511NTDF/BS系列化產品。
泥箱本體、蓋的材料為Q235-A，濾板的材料為1Cr18Ni9Ti，濾板流通面積與泥箱公稱通徑截面積之比不小于3;泥箱熱浸鋅，最小浸鋅層重量610g/m2，或進行涂塑處理，涂塑層厚度為0. 15 mm。
泥箱的型式：
A型——法蘭連接尺寸按CB/T46的直通泥箱;
AS型——法蘭連接尺寸按GB2506的直通泥箱;
B型——法蘭連接尺寸按CB/T46的直角泥箱;
BS型——法蘭連接尺寸按GB2506的直角泥箱。
泥箱的參數見表格
|
型式
|
公稱壓力 PN （MPa）
|
公稱通徑DN ( mm)
|
|
A型、B型
|
0．1
|
50—250
|
|
AS型、BS型
|

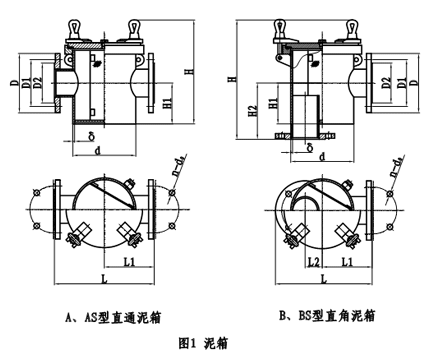

泥箱的基本尺寸按圖1及表1、表2
表1
|
公稱通徑DN
mm
|
圖號
|
結構基本尺寸
|
法蘭尺寸
CB/T46-99
|
重量Kg
|
|
L
|
L1
|
L2
|
d
|
δ
|
H
|
H1
|
H2
|
D
|
D1
|
D2
|
n-d0
|
|
A型
|
B型
|
B型
|
A型
|
B型
|
B型
|
|
50
|
511NTDF/AS-50-00
|
240
|
|
120
|
|
140
|
5
|
261
|
|
90
|
|
135
|
103
|
84
|
6-15
|
13．6
|
|
511NTDF/BS-50-00
|
|
230
|
40
|
|
306
|
135
|
13．8
|
|
65
|
511NTDF/AS-65-00
|
300
|
|
150
|
|
182
|
6
|
298
|
|
116
|
|
155
|
123
|
104
|
22．5
|
|
511NTDF/BS-65-00
|
|
282
|
52
|
|
342
|
160
|
23．0
|
|
80
|
511NTDF/AS-80-00
|
320
|
|
160
|
|
202
|
293
|
|
131
|
|
170
|
138
|
118
|
8-15
|
24．0
|
|
511NTDF/BS-80-00
|
|
310
|
55
|
|
382
|
180
|
24．7
|
|
100
|
511NTDF/AS-100-00
|
380
|
|
190
|
|
252
|
368
|
|
152
|
|
190
|
158
|
138
|
36．0
|
|
511NTDF/BS-100-00
|
|
365
|
70
|
|
426
|
210
|
37．2
|
|
125
|
511NTDF/AS-125-00
|
470
|
|
235
|
|
312
|
474
|
|
214
|
|
215
|
183
|
164
|
10-15
|
52．4
|
|
511NTDF/BS-125-00
|
|
442
|
87
|
|
545
|
285
|
24．1
|
|
150
|
511NTDF/AS-150-00
|
560
|
|
280
|
|
389
|
630
|
|
267
|
|
240
|
208
|
190
|
12-15
|
84．3
|
|
511NTDF/BS-150-00
|
|
522
|
110
|
|
708
|
345
|
87．7
|
|
200
|
511NTDF/SA-200-00
|
660
|
|
330
|
|
502
|
8
|
626
|
|
330
|
|
295
|
264
|
247
|
138．1
|
|
511NTDF/BS-200-00
|
|
635
|
135
|
|
736
|
400
|
146．2
|
|
250
|
511NTDF/AS-250-00
|
760
|
|
380
|
|
598
|
774
|
|
400
|
|
365
|
327
|
306
|
14-17
|
208.6
|
|
511NTDF/BS-250-00
|
|
722
|
155
|
|
874
|
500
|
212.6
|
|
表2
|
公稱通徑DN
mm
|
圖號
|
結構基本尺寸
|
法蘭尺寸
GB2506-89
|
重量Kg
|
|
L
|
L1
|
L2
|
d
|
δ
|
H
|
H1
|
H2
|
D
|
D1
|
D2
|
n-d0
|
|
A型
|
B型
|
B型
|
A型
|
B型
|
B型
|
|
50
|
511NTDF/AS-50-00
|
240
|
|
120
|
|
140
|
5
|
261
|
|
90
|
|
140
|
110
|
90
|
4-14
|
13.8
|
|
511NTDF/BS-50-00
|
|
230
|
40
|
|
306
|
135
|
14.0
|
|
65
|
511NTDF/AS-65-00
|
300
|
|
150
|
|
182
|
6
|
298
|
|
116
|
|
160
|
130
|
110
|
4-14
|
22.9
|
|
511NTDF/BS-65-00
|
|
282
|
52
|
|
342
|
160
|
23.4
|
|
80
|
511NTDF/AS-80-00
|
320
|
|
160
|
|
202
|
293
|
|
131
|
|
190
|
150
|
128
|
4-18
|
24.8
|
|
511NTDF/BS-80-00
|
|
310
|
55
|
|
382
|
180
|
25.6
|
|
100
|
511NTDF/AS-100-00
|
380
|
|
190
|
|
252
|
368
|
|
152
|
|
210
|
170
|
148
|
39.9
|
|
511NTDF/BS-100-00
|
|
365
|
70
|
|
426
|
210
|
41.0
|
|
125
|
511NTDF/AS-125-00
|
470
|
|
235
|
|
312
|
474
|
|
214
|
|
240
|
200
|
178
|
8-18
|
55.8
|
|
511NTDF/BS-125-00
|
|
442
|
87
|
|
545
|
285
|
57.5
|
|
150
|
511NTDF/AS-150-00
|
560
|
|
280
|
|
389
|
630
|
|
267
|
|
265
|
225
|
202
|
88.1
|
|
511NTDF/BS-150-00
|
|
522
|
110
|
|
708
|
345
|
91.5
|
|
200
|
511NTDF/SA-200-00
|
660
|
|
330
|
|
502
|
8
|
626
|
|
330
|
|
320
|
280
|
258
|
144.1
|
|
511NTDF/BS-200-00
|
|
635
|
135
|
|
736
|
400
|
152.3
|
|
250
|
511NTDF/AS-250-00
|
760
|
|
380
|
|
598
|
774
|
|
400
|
|
375
|
335
|
312
|
12-18
|
215
|
|
511NTDF/BS-250-00
|
|
722
|
155
|
|
874
|
500
|
219 |
|
選型標記示例
PN0.1MPa、DN50法蘭連接尺寸符合CB/T46的船用直通泥箱標記：
泥箱 A1050 511NTDF/A-50-00
PN0.1MPa、DN50法蘭連接尺寸符合CB/T46的船用直角泥箱標記：
泥箱 B1050 511NTDF/B-50-00
PN0.1MPa、DN50法蘭連接尺寸符合GB2506的船用直通泥箱標記：
泥箱 AS1050 511NTDF/AS-50-00
PN0.1MPa、DN50法蘭連接尺寸符合GB2506的船用直角泥箱標記：
泥箱 BS1050 511NTDF/BS-50-00
