低壓粗油濾器

油濾器的本體和蓋的材料為HT200，塞芯材料為ZQAl9-2Ⅱ, 磁性塊材料為AINiCo5,濾網材料為1Cr18Ni9Ti或H62;油濾器濾網過濾有效面積與公稱通徑截面積之比不小于5;油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min，應無滲漏;油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度。

聯系我們

立即咨詢

產品詳情

　　低壓粗油濾器

　　本產品適用于工作溫度≤80C0的船舶燃油和滑油管系。

　　產品的設計與制造是船舶行業標準CB425-94 的基礎上，結合現代船舶的要求進行了改進設計，形成本公司的594NTDF2Y系列企業產品。

　　油濾器的本體和蓋的材料為HT200，塞芯材料為ZQAl9-2Ⅱ, 磁性塊材料為AINiCo5,濾網材料為1Cr18Ni9Ti或H62;油濾器濾網過濾有效面積與公稱通徑截面積之比不小于5;油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min，應無滲漏;油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度;

　　低壓粗油濾器的型式為：

　　A型——法蘭連接尺寸按CB/T46的直通雙聯油濾器;

　　AS型——法蘭連接尺寸按GB2506的直通雙聯油濾器。

　　低壓粗油濾器參數見表格

公稱壓力 PN (MPa)	公稱通徑 DN (mm)	濾網 規 格
公稱壓力 PN (MPa)	公稱通徑 DN (mm)	方孔間距/網絲直徑 (mm)
0.4	20-100	0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09.

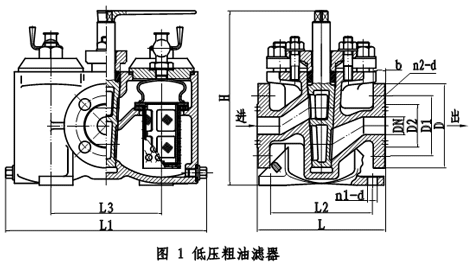

　　低壓粗油濾器的基本尺寸按圖 1和表1、表2

111

表1

公稱通徑 DN	圖號	結構尺寸			法蘭（CB/T46-1999）					螺栓		地腳				重量kg
公稱通徑 DN	圖號	H	L1	L	D	D1	D2	d	b	n個	Th	L2	L3	n個	d	重量kg
20	594NTDF2Y/A-20-00	218	223	145	95	68	48	13	14	4	M12	115	125	4	11	11
25	594NTDF2Y/A-20-00	238	252	170	105	73	56	13	14	4	M12	130	140			13
32	594NTDF2Y/A-20-00	265	292	195	115	83	64	15	15	6	M14	145	165			16
40	594NTDF2Y/A-20-00	298	340	210	125	93	74		16			165	195		13	24
50	594NTDF2Y/A-20-00	340	398	235	135	103	84		16			190	230		13	34
65	594NTDF2Y/A-20-00	395	482	270	155	123	104		15			225	280		15	42
80	594NTDF2Y/A-20-00	445	560	300	170	138	118			8		260	335			75
100	594NTDF2Y/A-20-00	538	665	340	190	158	138			8		300	380			124

表2

公稱通徑 DN	圖號	結構尺寸			法蘭（CB/T46-1999）					螺栓		地腳				重量kg
公稱通徑 DN	圖號	H	L1	L	D	D1	D2	d	b	n個	Th	L2	L3	n個	d	重量kg
20	594NTDF2Y/AS-20-0	218	223	145	95	68	48	13	14	4	M12	115	125	4	11	11
25	594NTDF2Y/AS-20-0	238	252	170	105	73	56	13	14	4	M12	130	140			13
32	594NTDF2Y/AS-20-0	265	292	195	115	83	64	15	15	6	M14	145	165			16
40	594NTDF2Y/AS-20-0	298	340	210	125	93	74		16			165	195		13	24
50	594NTDF2Y/AS-20-0	340	398	235	135	103	84		16			190	230		13	34
65	594NTDF2Y/AS-20-0	395	482	270	155	123	104		15			225	280		15	42
80	594NTDF2Y/AS-20-0	445	560	300	170	138	118			8		260	335			75
100	594NTDF2Y/AS-20-0	538	665	340	190	158	138			8		300	380			124
