　單聯油濾器——594NTDF1Y系列

　　本產品適用于工作溫度≤80C0的船舶燃油和滑油管系。

　　產品的設計與制造是在船舶行業標準CBM1133-82 的基礎上，結合現代船舶的要求進行了改進設計，形成本公司的594NTDF1Y系列企業產品。

　　油濾器本體、蓋及濾筒的材料為Q235-A，濾網材料為1Cr18Ni9Ti;油濾器濾網筒過濾有效面積與公稱通徑截面積之比不小于5;用于滑油介質的油濾器加裝磁性塊,材料為AINiCo5;油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min，應無滲漏;油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度;

　　濾器的型式

　　S型——法蘭連接尺寸按CB/T46的直通單聯油濾器;

　　LA型——法蘭連接尺寸按CB/T46的右式直角單聯油濾器;

　　LB型——法蘭連接尺寸按CB/T46的左式直角單聯油濾器;

　　SS型——法蘭連接尺寸按GB2506的直通單聯油濾器;

　　LAS型——法蘭連接尺寸按GB2506的右式直角單聯濾器;

　　LBS型——法蘭連接尺寸按GB2506的左式直角單油濾器;

　　濾器的參數見表格

型式	工作壓力(PN) MPa	公稱通徑(DN) mm	濾網 規 格
			方孔間距/網絲直徑
S型、LA型、LB型	0.5	25——250	0.75/0.26；0.40/0.22；0.25/0.16；0.18/0.13；0.16/0.09。
SS型、LAS型、LBS型

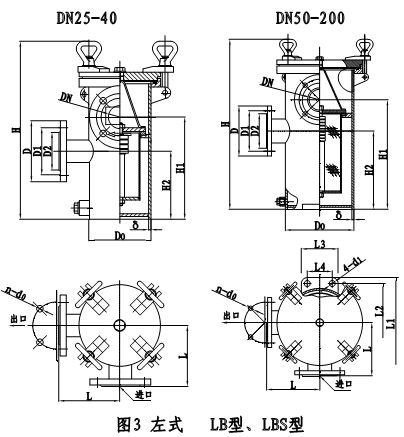

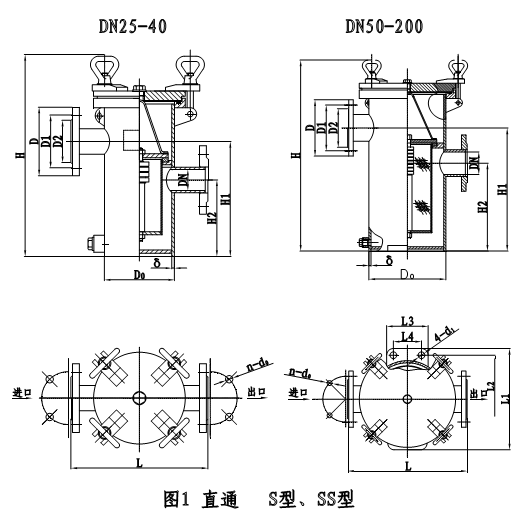

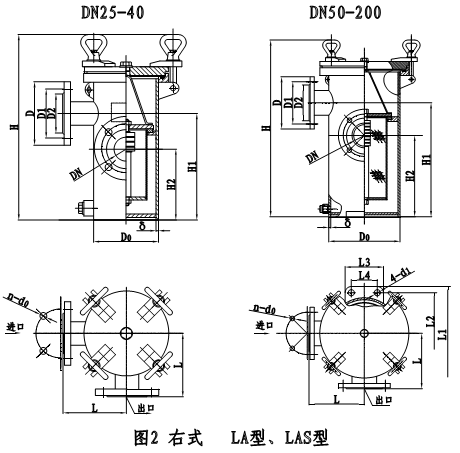

　　單聯油濾器的基本尺寸見圖1、2、3和表1、表2

表1

公稱通徑DN	圖號	結構和基本尺寸							法蘭連接尺寸（CB/T46-1999）							安裝尺寸					重量
		L		H	H1	H2	D0	δ	D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型
25	594NTDF1Y/S-25-00	190		292	145	95	98	4	105	73	56	14	13	4	M12						8.58
	594NTDF1Y/LA-25-00		95
	594NTDF1Y/LB-25-00
32	594NTDF1Y/S-32-00	260		380	192	140	133	5	115	83	64	15	15	6	M14						14.89
	594NTDF1Y/LA-32-00		130
	594NTDF1Y/LB-32-00
40	594NTDF1Y/S-40-00	260			218	145			125	93	74										15.71
	594NTDF1Y/LA-40-00		130
	594NTDF1Y/LB-40-00
50	594NTDF1Y/S-50-00	300		416	240	145	168	6	135	103	84					230	200	90	60	15	24.58
	594NTDF1Y/LA-50-00		150
	594NTDF1Y/LB-50-00
65	594NTDF1Y/S-65-00	340		543	350	250	219		155	123	104	14				288	250	118	80	19	40.7
	594NTDF1Y/LA-65-00		170
	594NTDF1Y/LB-65-00
80	594NTDF1Y/S-80-00	400		570	370	265	242		170	138	118			8		347	315				47.46
	594NTDF1Y/LA-80-00		200
	594NTDF1Y/LB-80-00
100	594NTDF1Y/S-100-00	420		667	450	300	277		190	158	138					355	315	130	90		74.19
	594NTDF1Y/LA-100-00		210
	594NTDF1Y/LB-100-00

　　續表 1

公稱通徑DN	圖號	結構和基本尺寸							法蘭連接尺寸（CB/T46-1999）								安裝尺寸					重量
		L		H	H1	H2	D0	δ		D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型
125	594NTDF1Y/S-125-00	450		`1756	486	330	297	6		215	183	164	14	15	10	M14	385	345	130	90	23	88.68
	594NTDF1Y/LA-125-00		225
	594NTDF1Y/LB-125-00
150	594NTDF1Y/S-150-00	480		836	580	380	312			240	208	190			12		440	400	130
	594NTDF1Y/LA-150-00		240
	594NTDF1Y/LB-150-00
200	594NTDF1Y/S-200-00	570		975	685	438	372			310	273	250	17	17		M16	480	440	160	120	25	130.89
	594NTDF1Y/LA-200-00		285
	594NTDF1Y/LB-200-00

　　注：

　?、?公稱通徑DN25-50油濾器，配置的法蘭壓力等級為≤1.6MPa;

　?、?公稱通徑DN65-200油濾器，配置的法蘭壓力等級為≤1.0MPa;

　?、?公稱通徑DN65-200油濾器，配置的法蘭壓力等級，可根據用戶要求的法蘭壓力等級 配置。

　　表2

公稱通徑DN	圖號	結構和基本尺寸							法蘭連接尺寸（GB2506-1989）							安裝尺寸					重量
		L		H	H1	H2	D0	δ	D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型
25	594NTDF1Y/SS-25-00	190		292	145	95	98	4	100	75	60	14	11	4	M10						8.58
	594NTDF1Y/LAS-25-00		95
	594NTDF1Y/LBS-25-00
32	594NTDF1Y/SS-32-00	260		380	192	140	133	5	120	90	70	16	14		M12						14.89
	594NTDF1Y/LAS-32-00		130
	594NTDF1Y/LBS-32-00
40	594NTDF1Y/SS-40-00	260			218	145			130	100	80										15.71
	594NTDF1Y/LAS-40-00		130
	594NTDF1Y/LBS-40-00
50	594NTDF1Y/SS-50-00	300		416	240	145	168	6	140	110	90					230	200	90	60	15	24.58
	594NTDF1Y/LAS-50-00		150
	594NTDF1Y/LBS-50-00
65	594NTDF1Y/SS-65-00	340		543	350	250	219		160	130	110					288	250	118	80	19	40.7
	594NTDF1Y/LAS-65-00		170
	594NTDF1Y/LBS-65-00
80	594NTDF1Y/SS-80-00	400		570	370	265	242		190	150	128	18	18	8	M16	347	315				47.46
	594NTDF1Y/LAS-80-00		200
	594NTDF1Y/LBS-80-00
100	594NTDF1Y/SS-100-00	420		667	450	300	277		210	170	148					355	315	130	90		74.19
	594NTDF1Y/LAS-100-00		210
	594NTDF1Y/LBS-100-00

　　續表 2

公稱通徑DN	圖號	結構和基本尺寸							法蘭連接尺寸（GB2506-1989）								安裝尺寸					重量
		L		H	H1	H2	D0	δ		D	D1	D2	b	d0	n	Th	L1	L2	L3	L4	d1
		S型	LA LB型
125	594NTDF1Y/SS-125-00	450		756	486	330	297	6		240	200	178	20	18	8	M16	385	345	130	90	23	88.68
	594NTDF1Y/LAS-125-00		225
	594NTDF1Y/LBS-125-00
150	594NTDF1Y/SS-150-00	480		836	580	380	312			265	225	202					440	400	130
	594NTDF1Y/LAS-150-00		240
	594NTDF1Y/LBS-150-00
200	594NTDF1Y/SS-200-00	570		975	685	438	372			320	280	258	22				480	440	160	120	25	130.89
	594NTDF1Y/LAS-200-00		285
	594NTDF1Y/LBS-200-00
